Subestação Elétrica: Guia Prático para Manutenção e Segurança

No universo industrial, a confiabilidade de uma subestação elétrica é sinônimo de continuidade operacional. Garantir sua segurança, desempenho e longevidade significa criar um ambiente onde paradas inesperadas e riscos se tornam exceção. Ao longo de nossos 15 anos na AgaVolt Engenharia, acompanhamos de perto o cotidiano de engenheiros eletricistas e gestores de manutenção. Sabemos que, por trás de cada sistema elétrico, existe uma rede complexa de responsabilidades técnicas e legais. Por isso, reunimos aqui um guia prático, com foco total na clareza, aplicabilidade e cumprimento das normas para instalações de média tensão. Para uma visão completa sobre subestações elétricas, veja nosso guia definitivo de subestações.

Entendendo a função de uma subestação elétrica

Uma subestação elétrica tem como objetivo transformar e controlar níveis de tensão elétrica, permitindo a distribuição segura de energia para processos produtivos. As instalações industriais dependem dessas estruturas para receber energia de concessionárias e redirecioná-la, de forma compatível com o maquinário interno, evitando sobrecargas e apagões.

Transformar energia em segurança e continuidade.

No ambiente industrial, a subestação é responsável por proteger pessoas e ativos: ela atua como guardiã, separando o alto risco da rua dos equipamentos internos mais delicados e sensíveis. Para um panorama técnico sobre instalação e projeto, veja também nosso guia técnico de subestações de energia.

Quais os principais tipos de subestação elétrica em ambientes industriais?

As fábricas geralmente adotam soluções baseadas em três configurações, escolhidas pela flexibilidade e robustez:

• Subestações compactas ou abrigadas: São construídas em módulos, e podem ser instaladas em espaços restritos. Protegem contra intempéries e facilitam a manutenção, por concentrarem os componentes em um volume reduzido.
• Subestações abrigadas convencionais: Instaladas em prédios ou salas técnicas, são projetadas conforme a demanda de cada planta. Permitem ampliações e adaptação de layouts.
• Subestações ao tempo: Montadas diretamente no pátio industrial, expõem-se às condições do ambiente externo. Exigem aparatos extras de proteção, mas costumam ter baixo custo de implantação inicial.

Cada escolha envolve análise do perfil de carga, recursos disponíveis e grau de automação desejado, algo que detalhamos em nossa consultoria (serviços técnicos especializados).

Componentes fundamentais da subestação

Todos os tipos contam com um núcleo de equipamentos responsáveis por garantir o fluxo e a segurança elétrica.

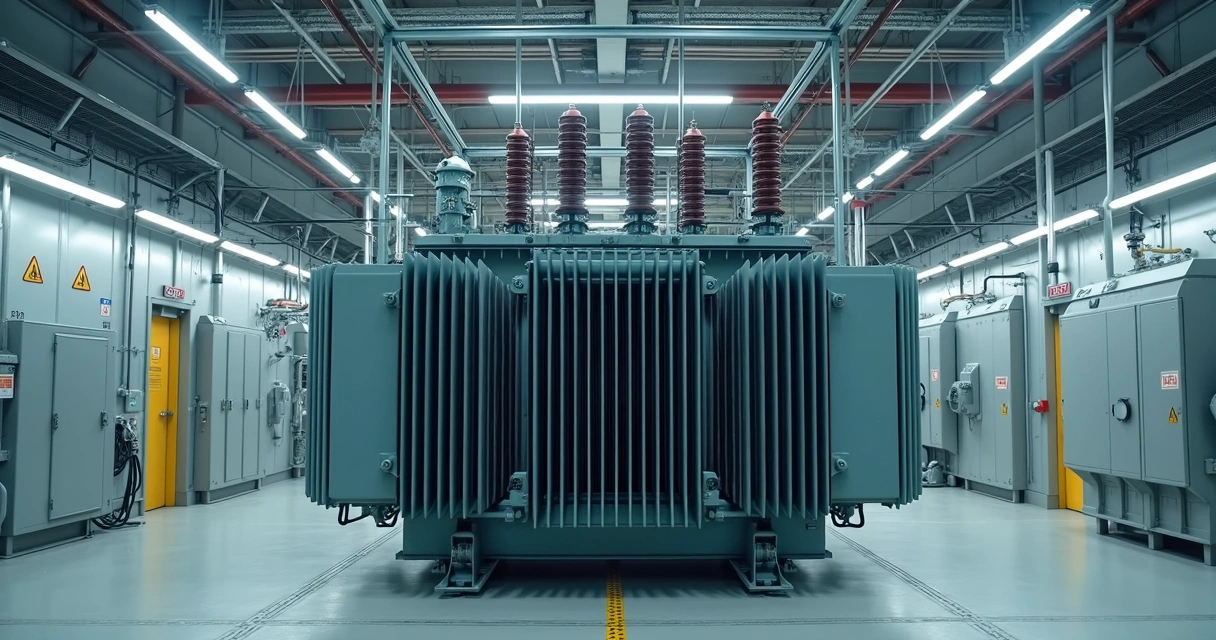

• Transformadores de potência: Realizam a mudança nos níveis de tensão entre a rede da concessionária (geralmente média tensão, 13,8 kV ou 34,5 kV) e o sistema interno de baixa tensão (380/220V), compatível com máquinas e iluminação.
• Disjuntores: São interruptores automáticos, capazes de abrir o circuito em situações de sobrecorrente ou curto-circuito. Impedem que falhas localizadas causem danos maiores ou incêndios.
• Relés de proteção: Monitoram o sistema e disparam os disjuntores caso parâmetros como corrente, tensão ou frequência fujam dos limites definidos.
• Isoladores, barras e cabos: Garantem a passagem e divisão correta da corrente elétrica entre as diversas áreas da planta, minimizando riscos de contato indesejado ou fuga de energia.
• Sistemas de aterramento: Direcionam correntes de falha ou descargas atmosféricas diretamente para o solo, preservando pessoas e equipamentos.

Complementam ainda as estruturas físicas (cubículos, painéis, quadros) e dispositivos auxiliares de climatização, sinalização visual e sistemas de automação industrial.

Como a segurança se relaciona aos componentes?

A segurança em subestações industriais depende da qualidade, manutenção e monitoramento contínuo dos equipamentos. Disjuntores e relés, quando calibrados e testados, interrompem rapidamente situações de perigo. Sistemas de aterramento e SPDA (sistemas de proteção contra descargas atmosféricas) previnem choques e incêndios.

Em nosso dia a dia na AgaVolt Engenharia, percebemos que pequenas falhas nesses elementos, como conexões frouxas ou isolantes desgastados, são causas recorrentes de incidentes, reforçando o valor da inspeção preventiva.

Manutenção preventiva: boas práticas para a confiabilidade

Ao longo dos anos, entendemos que prevenir é o caminho mais seguro e econômico. A manutenção preventiva envolve um roteiro planejado de inspeções, medições, ajustes e limpeza, com periodicidade definida de acordo com fabricantes, normas e experiência de campo.

• Inspeção visual e termográfica: Observamos aquecimentos anormais, pontos de corrosão, acúmulo de poeira e infiltrações. A câmera termográfica revela sobrecargas ocultas.
• Limpeza e reaperto de conexões: Poeira condutiva é um inimigo silencioso. O reaperto evita aumento da resistência de contato, causa de aquecimento e falhas elétricas.
• Ensaios elétricos periódicos: Incluir testes de resistência de isolamento, relação de transformação e funcionamento automático de relés.
• Lubrificação de partes móveis: Evita travamentos em disjuntores e chaves seccionadoras, garantindo seu tempo de resposta.
• Atualização e análise de laudos técnicos: SPDA, NR-10 e o prontuário das instalações devem estar sempre em dia, para garantir conformidade legal e embasar decisões técnicas.

A manutenção preventiva reduz a chance de desligamentos inesperados, aumenta a vida útil dos equipamentos e fortalece as barreiras de segurança contra choques e incêndios. Para um roteiro detalhado dessas práticas, consulte nosso guia prático de manutenção de subestações industriais.

Prevenir custa menos que corrigir.

Como funciona a manutenção corretiva e quando ela é necessária?

Nem sempre é possível evitar falhas. Quando surge um problema inesperado, entra em cena a manutenção corretiva. Aqui, agilidade, conhecimento técnico e acesso à documentação são prioridades.Os passos comuns envolvem:

• Isolamento da área afetada para eliminação de riscos imediatos;
• Diagnóstico detalhado da falha com uso de instrumentos adequados (megôhmetros, analisadores de qualidade de energia, pinças amperimétricas);
• Substituição ou reparo de componentes danificados, avaliando sempre a causa raiz do problema;
• Restabelecimento do sistema, seguido de todos os testes de funcionamento e segurança.

Compartilhamos um caso: certa vez, em uma indústria do Sul, um simples disjuntor com desgaste no mecanismo de disparo deixou toda a linha parada por quatro horas e provocou atrasos na produção. A restauração tornou ainda mais claro o valor de um estoque de peças críticas e de registros técnicos detalhados das intervenções.

Ensaios elétricos e testes em relés: o que garantem?

Os ensaios elétricos e testes em relés são fundamentais para certificar a resposta rápida dos sistemas de proteção, evitando que eventos transitórios virem acidentes. Executamos testes como:

• Testes de atuação de relés: Aplicação de sobrecorrente ou subtensão para confirmar se o relé de proteção dispara o disjuntor no tempo definido.
• Testes de resistência de isolamento: Garante que não há fugas de corrente entre condutores e a terra.
• Análise da relação de transformação dos transformadores: Confirma que os níveis de tensão de entrada e saída estão corretos.
• Testes funcionais de chaves e dispositivos auxiliares: Evitam surpresas durante manobras.

Seguimos rigorosamente normas técnicas como NBR-14039 e requisitos de segurança da NR-10 e SEP, garantindo que todos os parâmetros estejam dentro do esperado para meios industriais de média tensão.

Por que os laudos técnicos e a documentação são obrigatórios?

Além de cumprir exigências legais e trabalhistas, como o SPDA, laudos NR-10 e o prontuário de instalações elétricas, os registros históricos são insubstituíveis em auditorias, seguros e investigações de falha.

Segundo o estudo sobre riscos de acidente do trabalho em subestações elétricas, a elaboração e revisão periódica de laudos fortalecem a identificação de riscos e orientam planos de melhoria.

Nossos engenheiros são registrados no CREA e já presenciaram auditorias em que a ausência de uma cópia do prontuário, detalhando diagramas, plantas e resultados de ensaios, colocou em risco a operação de fábricas inteiras. Por isso, priorizamos elaborar relatórios e laudos que transformam informações complexas em clareza para quem precisa tomar decisões rápidas.

Casos comuns de falhas e como evitar cada um deles

Com base em centenas de atendimentos aos setores industriais do Sul e Sudeste do Brasil, mapeamos alguns dos incidentes mais frequentes e as estratégias eficazes para mitigá-los:

• Sobrecarga nos transformadores: geralmente causada por expansão imprevista da produção. Monitorar a demanda e redimensionar quando necessário, prevenindo superaquecimento.
• Falta de manutenção em disjuntores e relés: tempo de resposta incompatível pode comprometer toda a segurança. Realize testes periódicos e substitua partes móveis conforme o fabricante recomenda.
• Omissão das revisões do SPDA: sem inspeção periódica, a malha de aterramento pode perder eficiência. Ensaios e medições de resistência de terra são imprescindíveis após cada tempestade ou obra civil próxima.
• Documentação incompleta ou desatualizada: dificulta o diagnóstico de avarias e eleva riscos trabalhistas. Atualize prontuários, laudos técnicos e diagramas sempre que houver alteração no sistema.

Cada falha prevenida poupa horas de parada e custos de reparo.

Atualização tecnológica e automação: como investir de forma segura?

A modernização de subestações passa pela integração de sistemas de monitoramento remoto, automação de manobras e sensores inteligentes para detecção preditiva de falhas. O resultado? Maior rastreabilidade e agilidade na resposta.

• Automação de religadores e seccionadoras: facilita o restabelecimento após uma falha, reduzindo o tempo de intervenção manual e expondo menos equipes a riscos de choque.
• Monitoramento online de variáveis elétricas: softwares de supervisão sinalizam desvios em tempo real, antecipando problemas.
• Sensores inteligentes: medem corrente, temperatura e vibração, trazendo informações ao alcance de um clique.

Automatizar é garantir confiabilidade e segurança, desde que cada fase seja acompanhada por profissionais certificados e respaldada por documentação técnica. Nos processos de modernização que conduzimos, valorizamos testes exaustivos antes do comissionamento, alinhando tecnologia com normas nacionais e internacionais.

Metodologias de diagnóstico e monitoramento contínuo

Na AgaVolt Engenharia, empregamos metodologias avançadas para encontrar falhas antes que se tornem crises. Algumas ferramentas e métodos que recomendamos:

• Análise termográfica: identificação de pontos de aquecimento que indicam conexões frouxas ou subdimensionadas.
• Análise de qualidade de energia: detecta harmônicos, oscilações de tensão e corrente, e sugere correções pontuais.
• Lógica de supervisão e alarmes inteligentes: alertas customizáveis que avisam a equipe técnica sobre qualquer alteração relevante.
• Registros históricos digitais: facilitam análises comparativas, planejamento de intervenções e justificativas para investimentos em upgrades.

Isso tudo ajuda o setor de manutenção a agir de maneira proativa, evitando surpresas negativas e gastos emergenciais. Nossos clientes notam rapidamente o retorno na segurança e continuidade dos processos.

Como as normas técnicas moldam o dia a dia da subestação elétrica?

Respeitar normas técnicas como NR-10, NBR-14039 e os protocolos do CREA transforma exigências legais em aliados da confiabilidade. Elas orientam desde a instalação física até as práticas de manutenção, passando pela elaboração de relatórios, treinamento, sinalização e uso correto de EPIs.

A NR-10, por exemplo, exige capacitação continuada para todas as pessoas envolvidas na operação e manutenção de instalações de média tensão, obrigando reciclagens regulares e uso de documentação clara e acessível. Já a NBR-14039 orienta a padronização de cabines primárias, tipos de aterramento e dispositivos de proteção.

Seguir essas normas não é apenas cumprir formalidades. Elas estruturam uma cultura de segurança operacional, algo que reforçamos em cada projeto executado e nos estudos divulgados em nosso blog técnico.

Prontuário das instalações: papel-chave na gestão e auditoria

O prontuário é o histórico vivo da subestação, reunindo diagramas, fichas técnicas, manuais, laudos e todos os registros de manutenções e inspeções realizadas. Sem ele, a tomada de decisão na crise fica comprometida.

Com acesso rápido às informações, as equipes ganham agilidade frente a emergências e auditorias, enquanto o setor jurídico se protege de responsabilidades trabalhistas e cíveis.

Na AgaVolt Engenharia, entregamos sempre a documentação organizada em formato digital e físico, facilitando as rotinas de inspeção, adequação e reforma. Se deseja saber mais sobre vantagens e boas práticas, temos uma postagem completa sobre prontuários e laudos.

Conclusão: segurança, continuidade e evolução juntos

Zelar por uma subestação industrial exige mais que técnica: envolve prevenção, atualização e uma cultura que valoriza cada etapa, do planejamento à execução. Em nossa trajetória, vimos que manutenção planejada, laudos completos, cumprimento de normas e investimento em automação reduzem riscos e elevam o padrão de segurança operacional.

Se sua fábrica busca clareza, atualização tecnológica e parceiros técnicos que traduzem complexidade em soluções práticas, convidamos você a conhecer melhor nossos serviços e entrar em contato com nossa equipe. Sua subestação, nossa especialidade.

Perguntas frequentes sobre subestação elétrica

O que é uma subestação elétrica?

Subestação elétrica é uma instalação composta por equipamentos que recebem e transformam níveis de tensão para distribuí-los adequadamente aos sistemas industriais, protegendo equipamentos e pessoas contra falhas elétricas. Ela faz a interface entre a rede da concessionária e a rede interna da empresa, realizando proteção, seccionamento e controle da energia recebida.

Como funciona a manutenção de subestações?

A manutenção é dividida em duas frentes principais: preventiva e corretiva. Na preventiva, são feitas inspeções periódicas, limpeza, ensaios e ajustes para detectar possíveis falhas previamente. Já na corretiva, atua-se após uma falha, com substituição de peças, reparos emergenciais e testes de retorno à operação. A documentação apropriada de todas essas intervenções é obrigatória para garantir segurança e rastreabilidade.

Quais são os principais riscos em subestações?

Os riscos mais comuns envolvem choques elétricos, arcos elétricos, incêndios causados por sobrecarga ou falhas de isolação, e curto-circuitos. Também existem riscos indiretos associados à falta de aterramento, instalações inadequadas ou ausência de manutenção regular. Por isso, o cumprimento de normas, uso de EPIs e treinamentos são indispensáveis em ambientes industriais.

Quanto custa manter uma subestação elétrica?

O custo de manutenção varia conforme o porte da subestação, sua complexidade, periodicidade das inspeções e tipo de equipamentos instalados. Em média, oscila entre 1 a 3% do valor do investimento inicial ao ano. No entanto, manutenções alinhadas à recomendação técnica tendem a economizar recursos ao evitar emergências e reparos inesperados.

Como garantir a segurança na subestação?

A segurança é garantida pela combinação de manutenção planejada, uso de equipamentos certificados, capacitação conforme NR-10, atualização constante da documentação e realização dos ensaios e testes recomendados. Investimentos em automação e monitoramento remoto também contribuem para prevenir acidentes e permitir respostas rápidas.
