Seis erros comuns ao comissionar cabines primárias industriais

Quem atua na indústria sabe: as falhas no comissionamento de uma cabine primária podem transformar investimentos robustos em grandes prejuízos e riscos à vida. Por isso, decidimos compartilhar nossa experiência de mais de 15 anos na AgaVolt Engenharia trazendo seis dos erros mais frequentes nesse processo, e, principalmente, como evitá-los para garantir segurança e continuidade operacional. Este tópico faz parte do nosso guia completo de subestações elétricas.

O que é comissionamento de cabine primária

Comissionar uma cabine primária de energia é o processo técnico que antecede sua entrada em operação, buscando garantir o correto funcionamento das instalações, equipamentos e sistemas de proteção. Envolve atividades planejadas: checagem detalhada dos componentes, ensaios, testes de aceitação, análises da instalação, ajustes de proteção e documentação minuciosa. É responsabilidade do comissionamento entregar uma unidade capaz de alimentar cargas industriais de forma segura, estável e contínua.

Nós, da AgaVolt Engenharia, vemos o comissionamento como o ponto de virada entre o projeto no papel e a realidade segura do funcionamento de uma subestação industrial.

Por que erros no comissionamento são perigosos

Um único erro ao energizar ou validar qualquer parte de uma cabine primária pode gerar paradas repentinas, danos sérios a equipamentos, acidentes graves e até fatais. Já vimos ao longo dos anos casos em que falhas de proteção permitiram a queima de transformadores novos, curtos causaram danos irreversíveis ou faltas de aterramento colocaram todos em risco de choque elétrico. Esse tipo de problema reflete diretamente no bolso da empresa, na produtividade e, principalmente, na integridade da equipe.

Evitar erros no comissionamento salva vidas e investimentos.

Agora, vamos entender os seis principais deslizes que atingem equipes de manutenção e obras industriais ao lidar com esse processo.

Erro 1: Não verificar sequência de fases

O que é?A sequência de fases correta é essencial para garantir que motores, transformadores e todo equipamento trifásico funcionem na direção certa e sem danos.A inversão de fases pode parecer um detalhe, mas pode comprometer toda a operação logo após a energização da subestação.

ConsequênciasQuando não se verifica a ordem das fases, os riscos são:

• Rotação invertida de motores, podendo causar falhas mecânicas e acidentes
• Possibilidade de sobreaquecimento e travamentos
• Danos irreparáveis em bombas e máquinas críticas

Um caso recorrente é o da fábrica que, ao ligar as máquinas após o comissionamento, percebeu motores funcionando ao contrário, destruindo acoplamentos em poucos minutos.

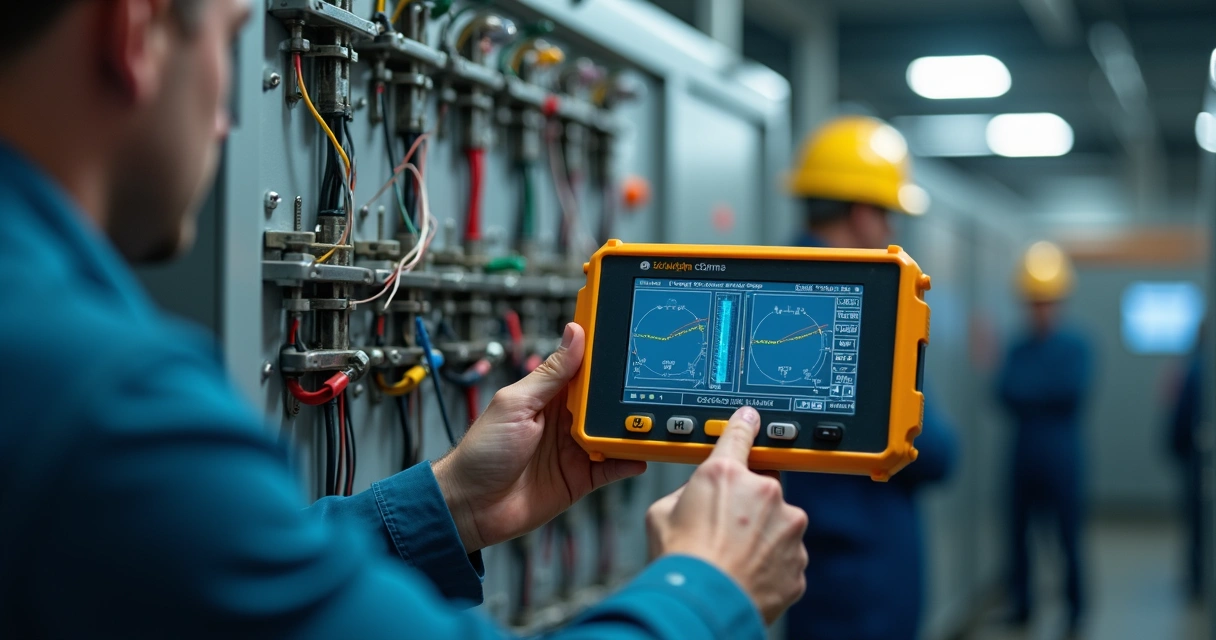

Como evitarSempre utilize instrumentos próprios para teste de sequência de fases antes da energização definitiva do barramento. Repita o procedimento após qualquer intervenção e jamais confie apenas nas identificações visuais. Inclua a atividade no checklist do comissionamento, validando todos os pontos de conexão relevantes.

Erro 2: Ignorar teste de relés de proteção

O que é?Relés de proteção são o “cérebro” do sistema, responsáveis por detectar e isolar falhas. O teste de relés simula condições reais e verifica se irão atuar corretamente durante curtos, sobrecargas ou outros eventos.

Pular ou encurtar essa etapa, contando apenas com ajustes de fábrica, é confiar o funcionamento a sorte.

ConsequênciasUma proteção que não atua como deveria pode levar a:

• Faltas que se propagam sem corte, escalando para incêndios ou explosões
• Transformadores e disjuntores danificados
• Riscos reais à vida dos operadores e à integridade das instalações

Lembramos de um caso real em que um defeito na parametrização de relé deixou todo o sistema desprotegido. Sem o ensaio adequado, o relé ficou inativo frente a um curto, causando pane geral na planta e perdas financeiras expressivas.

Como evitarNo cronograma, sempre reserve tempo para ensaios completos de relés. Utilize simuladores de corrente e tensão adequados, teste todos os estágios (mínima, média e grandeza máxima). Além disso, documente as respostas e ajuste os parâmetros conforme o perfil da carga e as orientações do estudo de seletividade.

Erro 3: Não medir resistência de aterramento

O que é?O aterramento conecta as partes metálicas da subestação e da cabine primária ao solo, dissipando eventuais correntes de falta e eliminando tensões perigosas.

Não medir ou confiar em valores “de projeto” sem realizar testes reais pode fazer com que falhas pequenas se transformem em perigos de choque e explosão.

ConsequênciasEntre os problemas mais comuns:

• Choques ao tocar painéis ou estruturas metálicas
• Piora na atuação das proteções, já que o disparo rápido do disjuntor depende de aterramento de baixa resistência
• Danos a componentes sensíveis durante descargas atmosféricas

Às vezes ouvimos relatos de quadros de distribuição derretidos após relâmpago, onde simples teste de aterramento teria prevenido tragédias.

Como evitarInclua sempre ensaios de terra utilizando terrômetros apropriados, preferencialmente com métodos como o de Wenner ou de queda de potencial. Compare os valores obtidos com o exigido pelas normas técnicas (geralmente inferior a 10 ohms em ambientes industriais) e providencie correções até atingir a resistência adequada.

Registre os resultados e armazene junto à documentação da subestação.

Erro 4: Pular teste de isolamento dos cabos

O que é?O teste de isolamento, feito normalmente com megôhmetro, avalia se os cabos que conectam os componentes da cabine primária estão realmente íntegros, livres de umidade, sujeira ou danos mecânicos.

Não testar o isolamento expõe toda a instalação a riscos de curtos, maiores ou menores, difíceis de localizar depois.

ConsequênciasProblemas relacionados à falta deste teste incluem:

• Curto-circuito entre fases ou entre fase e terra, imediatamente após a energização
• Queimas recorrentes de fusíveis e disjuntores
• Dificuldade extrema de identificar onde está o defeito, levando horas ou dias de trabalho

Já orientamos equipes a evitar reenergizações sucessivas após curtos, já que, em muitos casos, bastava um teste rápido com megôhmetro para identificar e corrigir o isolamento defeituoso.

Como evitarTeste cabos individualmente e por trechos, logo após serem lançados ou antes de fechar canaletas e leitos. Caso os valores estejam abaixo do recomendado, substitua imediatamente os segmentos comprometidos. Registre os valores alcançados como parte dos documentos obrigatórios da instalação.

Erro 5: Não verificar intertravamentos

O que é?Intertravamentos são sistemas de segurança que impedem operações incompatíveis, como, por exemplo, abrir uma chave seccionadora com a cabine energizada.

Não validar o funcionamento desses mecanismos pode permitir manobras perigosas, propiciando acidentes graves.

ConsequênciasEntre os perigos:

• Operador conseguindo abrir a cabine com partes energizadas
• Desarme não programado de equipamentos
• Falta de bloqueios contra ligações indevidas

Certa vez, diante da ausência dos testes finais, um operador sofreu acidente ao manusear um disjuntor sem o intertravamento interligado, felizmente, o incidente não teve consequências fatais, mas poderia ter acabado de outra forma.

Como evitarDurante o comissionamento, execute manobras simuladas, verificando todos os intertravamentos (mecânicos e elétricos). Teste com checklist e só libere a instalação para uso após todos responderem conforme o esperado

Segurança nunca pode ser negligenciada durante o comissionamento.

Erro 6: Documentação incompleta ou ausente

O que é?O registro de todos os dados, parâmetros, ensaios, ajustes e medições feitos durante o comissionamento é peça-chave. Pode parecer excesso de papelada, mas é o que permite futuras manutenções e ampliações com confiança.

ConsequênciasSem documentação:

• Não se sabe como a cabine primária foi ajustada
• Perde-se rastreabilidade para eventuais correções
• Manutenção preventiva perde eficiência, pois parâmetros anteriores se tornam desconhecidos

Já tomamos conhecimento de empresas que, sem registros, trocaram componentes em vão ao tentar resolver falhas, só conseguindo êxito após reconstituir todo o histórico.

Como evitarMonte um dossiê com:

• Laudos de teste e medições
• Análise de ajustes de relés, diagramas unifilares e memoriais
• Fotos datadas da instalação
• Checklists assinados por quem executou os ensaios

Armazene digitalmente e no local da subestação. Lembre-se que um prontuário bem feito é exigência da NR-10 e pode ser o seu melhor aliado em auditorias e fiscalizações.

Como evitar esses erros: checklist de comissionamento

Depois de conhecer esses seis tropeços, fica claro que um comissionamento confiável parte da organização e da metodologia.

Separamos um checklist com os principais pontos que sempre seguimos na AgaVolt Engenharia:

• Conferência da sequência de fases com instrumento apropriado
• Testes de todos os relés de proteção e ajustes finais conforme estudo de seletividade
• Ensaios completos de resistência do sistema de aterramento
• Teste de isolamento com megôhmetro em todos os trechos de cabos instalados
• Verificação, ponto a ponto, de todos os intertravamentos instalados
• Montagem minuciosa da documentação de todos os passos e resultados

Além disso:

• Garanta que só profissionais certificados e com treinamento atualizado participem da energização
• Inclua inspeções visuais detalhadas para identificar possíveis improvisos, desgastes ou esquecimentos
• Respeite sempre os cronogramas originais, sem “pular” etapas por pressão de prazo

Caso precise de apoio, conheça nossos serviços de comissionamento e manutenção, e veja como podemos ajudar seu negócio a ficar fora das estatísticas de acidentes e prejuízos.

Conclusão

Ao longo dos anos, aprendemos que os erros nos testes, ajustes e validações de cabines de energia quase sempre resultam de pequenas falhas de atenção, excesso de confiança ou pressa. Aprender com os erros dos outros é sempre menos doloroso do que pagar para ver.

Seja em grandes ou pequenas indústrias, não existe instalação elétrica isenta de riscos. Investir em comissionamento detalhado é investir na segurança das pessoas e na longevidade dos equipamentos.

A confiabilidade de uma subestação depende da qualidade do seu comissionamento.

Na AgaVolt Engenharia, não abrimos mão de processos rigorosos, equipe qualificada (NR-10/SEP e CREA) e conteúdo técnico acessível, transformando complexidade em clareza para gerentes e engenheiros.

Agora que você sabe os erros mais comuns e como evitá-los, que tal garantir a tranquilidade do seu próximo projeto? Contrate comissionamento profissional com a AgaVolt e proteja o seu investimento desde o início. Fale conosco pelo nosso canal de atendimento ou saiba mais sobre nossa história de resultados em nossa página institucional.

Para acompanhar novidades, cases, dicas técnicas e outros artigos no formato “como não errar”, visite nosso canal de conteúdo. Experimente também este artigo prático sobre manutenção preditiva elétrica para ampliar o seu repertório no setor industrial.

Perguntas frequentes sobre cabines primárias industriais

O que é uma cabine primária industrial?

Cabine primária industrial é a estrutura responsável por receber energia elétrica em média tensão diretamente da concessionária e distribuir, proteger e transformar essa energia para os sistemas internos da indústria. Essas cabines incluem disjuntores, relés de proteção, transformadores, barramentos, aterramento e dispositivos de chaveamento, formando um conjunto integrado e essencial para garantir o fornecimento estável e seguro às diversas áreas do parque fabril.

Quais são os erros mais comuns no comissionamento?

Os erros mais recorrentes se concentram em seis pontos principais: não checar a sequência de fases corretamente, deixar de testar relés de proteção, não medir a resistência do aterramento, pular o teste de isolamento dos cabos, ignorar a validação dos intertravamentos e falhar na documentação dos procedimentos. Cada um desses deslizes pode comprometer, de forma distinta, a segurança e a performance da instalação elétrica industrial.

Como evitar falhas em cabines primárias?

Implementando checklist padronizado, utilizando instrumentos corretos, contando com profissionais certificados e seguindo rigorosamente cada etapa do processo de inspeção, teste e documentação. Investir em treinamento constante da equipe, revisitando normas como NR-10 e mantendo um histórico detalhado das intervenções também é essencial para evitar falhas recorrentes.

Quanto custa uma cabine primária?

O custo de uma cabine primária varia bastante conforme a potência instalada, grau de automação, nível de proteção exigido e localização das instalações. Além do investimento inicial em equipamentos, devem ser consideradas as despesas com projeto, obra civil, comissionamento e documentação técnica. Para um orçamento completo e personalizado, consulte especialistas como a equipe da AgaVolt Engenharia, sempre orientando com base nas necessidades reais de cada cliente.

Quais cuidados tomar ao instalar cabine primária?

Os principais cuidados abrangem planejamento detalhado do projeto, escolha criteriosa dos equipamentos, respeito às normas técnicas, execução feita por profissionais habilitados com registro no CREA, realização de comissionamento rigoroso e montagem completa da documentação. Após instalação, mantenha rotinas periódicas de inspeção e manutenção preventiva para garantir operação segura e longeva.
