Estudo de seletividade: guia prático para projetos industriais

Introdução: O que acontece quando falta seletividade?

Imagine uma fábrica. Linhas de produção funcionando, máquinas em pleno vapor. De repente, um curto-circuito em um pequeno quadro de distribuição faz não só aquele setor parar, mas apaga toda a planta. Operários param, produção se acumula e prejuízos aparecem antes mesmo do reparo.

Um único erro pode parar tudo.

Esse cenário, infelizmente, é mais comum do que se imagina em indústrias sem um estudo de seletividade adequado. Em nossa experiência na AgaVolt Engenharia, já presenciamos fábricas paradas por horas devido à "reação em cadeia" dos dispositivos de proteção, resultado de uma falha localizada. O impacto não é apenas na produção, mas também no bolso: horas paradas, perda de matéria-prima, comprometimento de contratos.

Para evitar que uma pequena ocorrência tire toda sua planta do ar, precisamos entender a raiz do problema: a seletividade das proteções elétricas. Este artigo faz parte de nossa [cobertura de proteção elétrica](/blog/protecao-eletrica/), onde discutimos diferentes aspectos da proteção de sistemas. É por isso que dedicamos este guia prático ao tema.

O que é estudo de seletividade e coordenação de proteção

Estudo de seletividade é o processo de analisar e ajustar os dispositivos de proteção da instalação elétrica para garantir que, diante de uma falha, apenas o equipamento mais próximo ao problema atue. A ideia é simples: deixa “queimar só o fusível certo”, sem desligar mais do que o necessário.

Esse estudo envolve a escolha dos parâmetros de atuação dos disjuntores, relés de proteção e fusíveis de modo que o sistema reaja com precisão. O conceito de coordenação de proteção anda junto: significa compor ajustes e características dos dispositivos para agir de forma harmoniosa, alinhando sensibilidade e seletividade.

Pensando em analogias, é como instalar fusíveis em cascata: um para cada circuito. Assim, se há um problema, desligamos apenas a linha afetada, não a casa inteira.

Nas palavras das normas técnicas, especialmente NBR 14039 e IEEE, seletividade e coordenação são requisitos fundamentais para a segurança e disponibilidade do sistema elétrico industrial.

Por que é tão importante para indústrias?

Num ambiente industrial, a produção raramente pode parar. Interruptões não planejadas trazem prejuízos diretos e indiretos: perda de produtividade, retrabalho, multas contratuais e riscos à segurança de pessoal e equipamentos.

Quando a seletividade do sistema elétrico é bem aplicada, uma falha localizada só afeta aquele ponto específico. O restante da fábrica continua rodando, evitando grandes impactos. Por isso, o estudo de seletividade é tão valorizado por gerentes de manutenção, engenheiros de planta e proprietários industriais.

Evite grandes prejuízos com pequenas intervenções técnicas.

Além do aspecto operacional, há também o benefício financeiro: paradas controladas e localizadas protegem o investimento e prolongam a vida útil dos equipamentos. Um sistema elétrico sem coordenação pode, em segundos, transformar uma ocorrência simples em um problema de grandes proporções.

E, naturalmente, há um compromisso com a segurança: regras bem definidas evitam choques elétricos, incêndios e prejuízos ao patrimônio e às pessoas.

Diferença entre coordenação e seletividade

Existe uma diferença importante entre coordenação e seletividade, mesmo sendo conceitos próximos.

• Coordenação de proteção refere-se a ajustar todos os dispositivos de proteção para que atuem em harmonia, protegendo adequadamente cada parte da instalação.
• Seletividade significa garantir que, diante de uma falha, apenas a proteção mais próxima do problema atue, sem desligar além do necessário.

Podemos dizer que toda seletividade implica coordenação, mas nem toda coordenação garante seletividade. Para aprofundar esse tema, respondemos às cinco perguntas mais comuns sobre coordenação de proteção. A coordenação busca proteger todos os equipamentos, enquanto a seletividade foca em minimizar o desligamento.

Seletividade é garantir que só o que precisa desligar, desligue.

No contexto prático de nossas entregas na AgaVolt Engenharia, reforçamos sempre que a seletividade faz parte de um sistema coordenado, e é ela quem proporciona a disponibilidade da planta mesmo em situações adversas.

Quando o estudo de seletividade é necessário?

Ao longo de nossos projetos, identificamos os principais momentos em que um estudo de seletividade faz toda diferença:

• Ampliação de cargas e sistemas: toda vez que novos equipamentos são adicionados ou a demanda cresce, as proteções originais podem não ser mais suficientes.
• Implantação de novos equipamentos críticos: máquinas importadas, linhas de produção automatizadas, painéis, etc.
• Modernização de painéis elétricos: atualização de disjuntores ou relés requer nova análise dos ajustes e coordenação.
• Problemas recorrentes: quedas inesperadas, desligamentos indevidos ou falhas de equipamentos sinalizam a necessidade de revisão.
• Exigência normativa: normas como a NBR 14039 indicam o estudo como mandatório em projetos industriais.

Essas situações exigem olhar atento e análise técnica, já que a seletividade depende do conjunto de equipamentos, ajustes dos dispositivos e características da rede.

Na dúvida, nossa melhor recomendação é: sempre que houver modificações relevantes ou ocorrências estranhas no sistema elétrico, realize ou revise o estudo de seletividade.

Como é feito o estudo na prática: etapas

Para explicar bem o processo, trazemos o fluxo típico de um estudo de seletividade industrial, como executamos na AgaVolt Engenharia:

1. Coleta de dados: levantamento detalhado do sistema elétrico, diagramas unifilares, características e ajustes dos dispositivos de proteção (disjuntores, fusíveis, relés).
2. Identificação dos pontos críticos: análise dos equipamentos sensíveis e circuitos que exigem seletividade.
3. Estudo de curto-circuito: cálculo das correntes de curto em todos os pontos relevantes. É fundamental para determinar os ajustes dos dispositivos.
4. Elaboração das curvas de atuação tempo x corrente: desenhos das curvas características de disjuntores e relés de proteção. Nessa etapa, usamos softwares específicos e seguimos orientações das normas técnicas.
5. Sobreposição e análise das curvas: comparação das curvas no mesmo gráfico para identificar sobreposição e ajustar os tempos de atuação de modo seletivo.
6. Ajustes dos dispositivos: definição de parâmetros nos dispositivos para garantir a seletividade local.
7. Validação normativa: conferência de atendimento à NBR 14039, IEEE e demais normas regulatórias.
8. Elaboração do relatório técnico: documento detalhado com resultados, orientações e recomendações para o cliente.

Em todas as fases, mantemos comunicação direta com os responsáveis técnicos e fornecemos explicações acessíveis, facilitando a compreensão e implementações futuras.

Para quem deseja entender ainda mais o detalhamento de cada etapa, temos um conteúdo completo sobre estudos elétricos industriais em nosso blog.

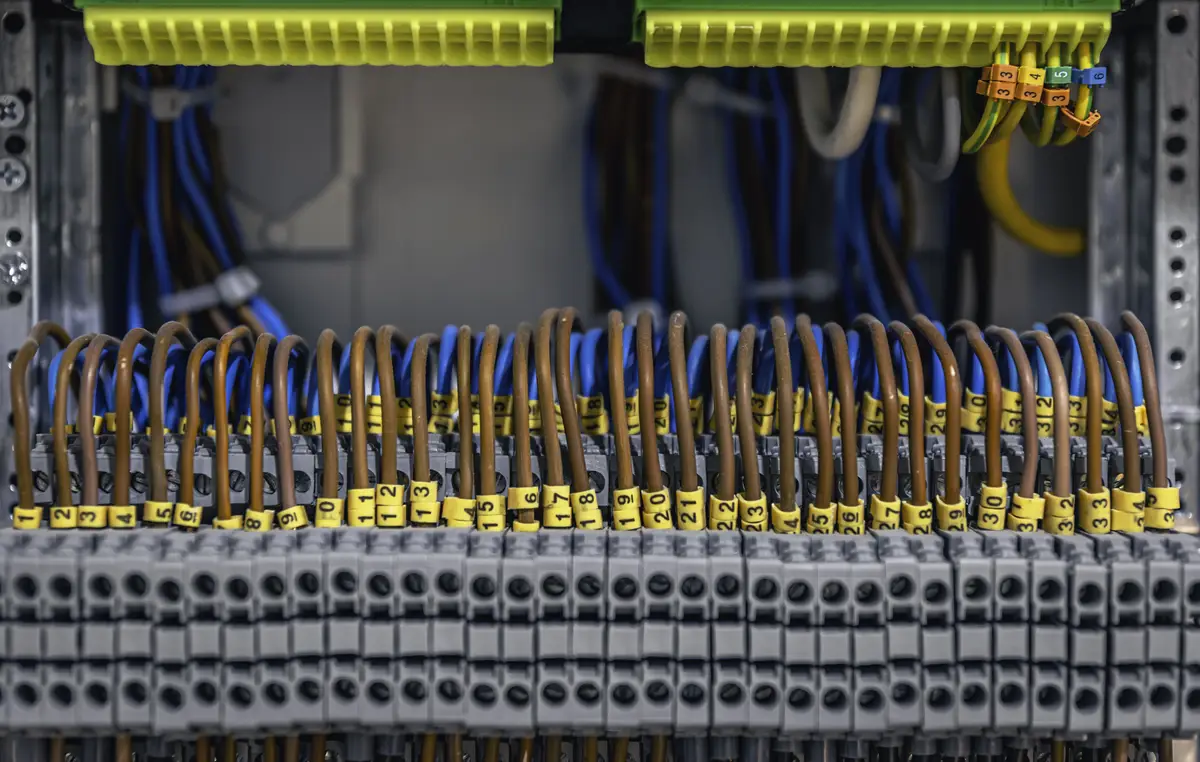

Equipamentos envolvidos: disjuntores, relés de proteção, fusíveis

O sucesso do estudo de seletividade depende, em grande parte, da escolha e correto ajuste dos principais dispositivos de proteção do sistema elétrico. São eles:

• Disjuntores de média tensão: dispositivos automáticos para interromper o circuito em caso de falhas, com capacidade ajustável de corrente e tempo de atuação.
• Relés de proteção: equipamentos eletrônicos ou eletromecânicos responsáveis por monitorar os parâmetros do sistema e comandar a atuação dos disjuntores quando detectam algum desvio.
• Fusíveis industriais: atuam de forma rápida e definitiva, protegendo circuitos sensíveis onde o desligamento deve ser instantâneo e não rearmável.

Cada dispositivo atua em uma zona de proteção específica.

Em sistemas modernos, predomina o uso de relés microprocessados, capazes de registrar dados detalhados de atuação. Mas mesmo instalações mais simples requerem estudo apurado para alinhar as proteções.

Além do ajuste dos equipamentos, é indispensável compreender o conceito de curvas de atuação tempo x corrente. Estas curvas mostram como cada dispositivo reage a diferentes valores de corrente de curto-circuito ao longo do tempo. O objetivo é garantir que, em qualquer situação, a ordem de desligamento respeite a hierarquia dos dispositivos.

A correta configuração das zonas de proteção e tempos de atuação evita desligamentos desnecessários e protege os elementos mais valiosos da planta. Essa análise é parte central no trabalho da AgaVolt Engenharia, seja na implantação ou na manutenção de sistemas industriais.

Relação com estudo de curto-circuito

Todo estudo de seletividade depende diretamente do estudo de curto-circuito. É a partir dos valores de corrente de curto-circuito que determinamos os ajustes dos dispositivos de proteção.

O estudo de curto-circuito calcula as maiores correntes que podem aparecer em pontos críticos do sistema no caso de falhas, sejam elas trifásicas, fase-terra ou bifásicas. Sem conhecer esses números, não é possível escolher ajustes que garantam seletividade e segurança.

Além disso, as curvas tempo x corrente devem ser sobrepostas considerando o valor real de curto-circuito, evitando tanto a não atuação como o desligamento exagerado.

Há mais detalhes técnicos sobre estudos de curto-circuito e suas etapas em nossas soluções de serviços, onde detalhamos desde inspeção à emissão de laudos e estudos completos.

Conceitos técnicos essenciais

Para aplicar seletividade de maneira prática, é preciso entender alguns conceitos-chave do universo da proteção elétrica industrial.

• Curvas tempo x corrente: mostram o tempo que um dispositivo demora para atuar em função da corrente da falha. Quanto maior a corrente, menor o tempo para atuação. Essas curvas são fundamentais para ajustar seletividade entre dispositivos em série.
• Proteção 50/51: a sigla indica proteção de sobrecorrente instantânea (50) e temporizada (51). A atuação instantânea desliga o circuito quando a corrente atinge níveis muito altos, enquanto a atuação temporizada permite atrasos programados para correntes menores. O ajuste fino dessas funções gera seletividade eficaz.
• Zona de proteção: cada dispositivo cuida de uma área do sistema. As zonas devem se sobrepor corretamente, sem lacunas nem excessos, evitando falhas sem proteção ou desligamentos desnecessários.

O domínio desses três princípios é o que garante aplicações inteligentes e sustentáveis na indústria.

Exemplo prático: um caso real de falha sem seletividade

Nosso time da AgaVolt Engenharia já atendeu uma grande indústria de alimentos do Sul que sofria desligamentos inesperados durante picos de produção. Sempre que ocorria um curto em qualquer painel “secundário”, o disjuntor principal do centro de distribuição atuava junto – uma verdadeira “pane geral” causada pela ausência de seletividade.

Após análise e realização completa do estudo de seletividade, conseguimos identificar sobreposição nas curvas dos dispositivos e reprogramar os ajustes, reservando o desligamento do principal apenas para situações realmente graves. Com isso, o cliente ganhou confiabilidade, reduziu as paradas totais e conquistou ganhos financeiros importantes.

Investir em seletividade é proteger o fluxo da produção e o fluxo de caixa.

Você pode conhecer mais exemplos práticos e dicas de campo em nosso acervo técnico no post especial sobre seleções de estudos.

Conclusão: Benefícios reais para plantas industriais

Ao longo deste guia, demonstramos como o estudo de seletividade, aliado ao estudo de curto-circuito e coordenação de proteção, é o caminho seguro para proteger instalações elétricas industriais contra paradas indesejadas e prejuízos. Para uma visão abrangente sobre esse tema, recomendamos nosso guia completo sobre proteção de sistemas elétricos de potência.

Realizar o estudo de seletividade mantém a produção ativa, o patrimônio protegido e o seu investimento valorizado. Cada ajuste bem definido é um risco a menos de paralisar sua fábrica por inteiro devido a uma ocorrência localizada.

Se sua planta está em expansão, passando por modernizações ou enfrentando desligamentos não programados, conte com a nossa experiência certificada e o jeito AgaVolt de transformar complexidade em clareza.

Solicite um estudo de seletividade para sua planta e garanta a continuidade do seu negócio. Conheça nossa equipe e trajetória em nossa página institucional ou fale diretamente conosco aqui.

Perguntas frequentes sobre estudo de seletividade

O que é um estudo de seletividade?

O estudo de seletividade é uma análise técnica dos dispositivos de proteção elétrica, como disjuntores, relés e fusíveis, para garantir que apenas o equipamento mais próximo à falha atue em caso de problemas. Isso impede que uma ocorrência localizada cause o desligamento do sistema como um todo, tornando a operação mais confiável.

Para que serve o estudo de seletividade?

O objetivo principal é aumentar a disponibilidade do sistema elétrico industrial, evitando paradas extensas e desligamentos não planejados. Ele permite identificar onde e como ajustar proteções para que apenas a área realmente afetada por uma falha seja desligada, protegendo equipamentos, pessoas e fluxo produtivo.

Como fazer um estudo de seletividade?

Para realizar um estudo de seletividade, é indispensável levantar todos os dados das instalações, diagramas e características dos dispositivos de proteção. Com isso, calcula-se as correntes de curto-circuito e desenham-se as curvas tempo x corrente dos dispositivos. Depois, sobrepõem-se as curvas e ajustam-se os dispositivos para que sua atuação seja coordenada e seletiva. Ao final, emite-se um relatório técnico e atualizam-se os ajustes nos equipamentos.

Vale a pena investir em seletividade industrial?

Sim, investir em seletividade traz retorno financeiro direto e indireto. Reduz custos com paradas inesperadas, protege a produção e evita danos maiores ao patrimônio. Além disso, atende normas como a NBR 14039, contribuindo para a segurança da planta e das pessoas.

Quais os benefícios da seletividade em projetos?

Os principais benefícios são: redução de desligamentos abrangentes, aumento da disponibilidade da produção, prolongamento da vida útil dos dispositivos, atendimento à legislação e redução de custos com manutenção corretiva. Também há maior confiabilidade na operação e facilidade para identificar e isolar falhas sem comprometer o restante da planta.
