Documentação técnica da elétrica: que basicamente você precisa?

A vida de quem lida com instalações elétricas industriais pede atenção a muitos detalhes. No dia a dia da engenharia, aprendemos que a diferença entre uma operação segura e uma catástrofe pode estar no cuidado com algo que, para alguns, parece apenas burocracia: a documentação técnica da elétrica.

Sem documentação, não existe segurança.

Porém, organizar, atualizar e acessar esses documentos não é um simples checklist. É cultura de prevenção, respeito à legislação e zelo com a vida. Na nossa experiência da AgaVolt Engenharia, quando apoiamos engenheiros eletricistas na indústria, notamos que, se a documentação está em ordem, o caminho para eficiência operacional e segurança se torna bem mais claro. Este guia faz parte de nossa [cobertura de NR-10 e segurança](/blog/nr-10-seguranca/), onde discutimos não apenas documentação, mas toda a conformidade necessária. Vamos mostrar o que não pode faltar, por quê isso é tão relevante, os riscos do descuido e como colocar tudo nos trilhos.

O que é documentação técnica de elétrica?

Falando de forma direta: a documentação técnica de elétrica reúne toda a papelada, laudos, relatórios, diagramas e certificados que comprovam o correto planejamento, execução, manutenção e monitoramento das instalações elétricas industriais. Esses documentos existem para demonstrar que a instalação está regular, as medidas de segurança estão implementadas e os equipamentos possuem conformidade legal e técnica.

A necessidade e profundidade da documentação variam conforme o porte da instalação, o tipo de processo industrial, localização e normas específicas. Ainda assim, há uma base obrigatória comum a toda indústria conectada à rede de média tensão.

Por que tanta exigência com documentação?

Instalações elétricas industriais demandam energia em alta escala e apresentam riscos elevados. Um erro básico ou incerteza sobre o funcionamento correto de sistemas críticos pode causar falhas graves, injúrias, incêndios e prejuízos financeiros.

Além do mais, a legislação brasileira, por meio de normas como a NR-10 e suas obrigações, exige a comprovação de uma série de documentos como pré-condição para funcionamento regular das empresas. Manter a documentação técnica em dia é, antes de tudo, um dever legal e uma responsabilidade com as vidas que dependem daquele ambiente.

Se alguém duvida, basta pensar na pressão vivida durante uma inspeção do Ministério do Trabalho ou de um órgão certificador. Nessas horas, ou você entrega a papelada certa, ou a operação é suspensa.

Principais documentos obrigatórios para instalações elétricas industriais

Em 15 anos acompanhando clientes na área, podemos afirmar que existe um núcleo mínimo de documentos, sem os quais a instalação está irregular. Vamos listar e explicar cada um deles:

1. Prontuário das instalações elétricas (PIE)

Documento central exigido pela NR-10, deve conter informações detalhadas sobre a instalação, como: diagramas elétricos, especificações técnicas, registros de inspeção, laudos, planos de manutenção, cronogramas de ação, ARTs e catálogos de equipamentos críticos.

O PIE funciona como um “manual de identidade” da instalação, oferecendo base concreta para auditorias, manutenções e treinamentos. Ele precisa ser atualizado constantemente e disponível para consulta imediata. Veja nosso guia completo sobre o prontuário de instalações elétricas para saber como estruturá-lo.

2. Laudos técnicos (NR-10 e SPDA)

Laudo de conformidade NR-10 atesta que a instalação segue os requisitos da norma sobre segurança em eletricidade (projeto, manutenção, procedimentos, EPIs, treinamentos e sinalização).

Já o laudo SPDA (Sistema de Proteção contra Descargas Atmosféricas) verifica a existência, dimensionamento e funcionamento adequado dos para-raios. É feito com base em inspeção visual e ensaios específicos.

Esses documentos devem ser emitidos por engenheiros eletricistas habilitados, com ART registrada no CREA, e precisam circular junto ao PIE.

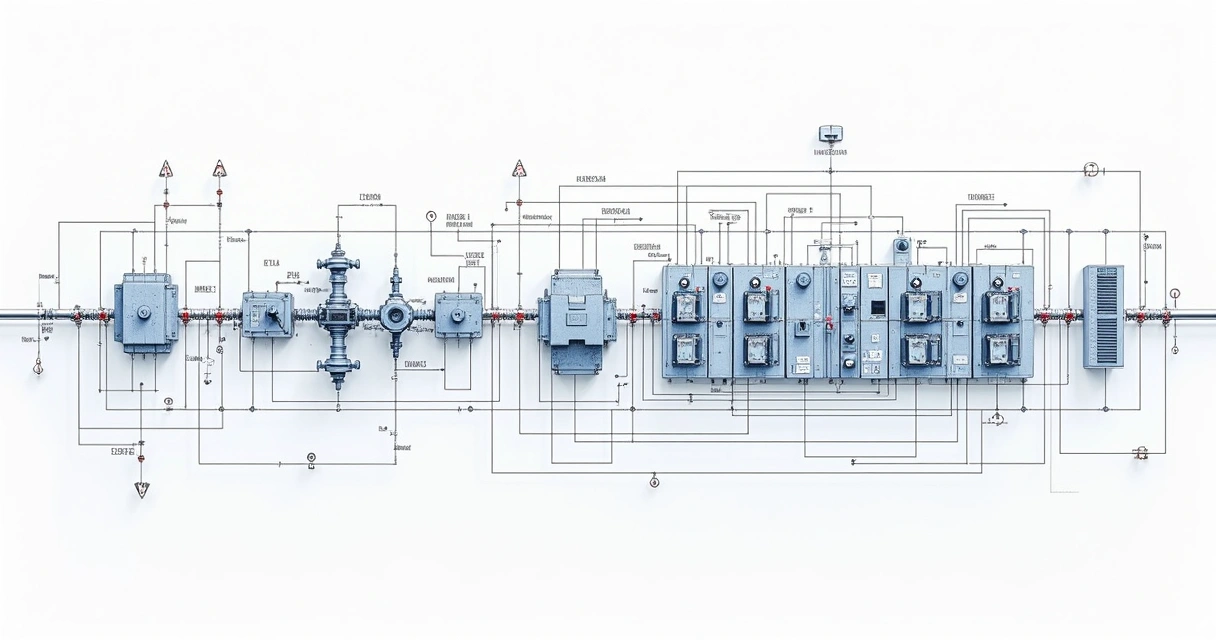

3. Diagramas unifilares e multifilares

Esses diagramas representam, graficamente, todos os componentes, circuitos e conexões das instalações. Eles são indispensáveis para qualquer manutenção, análise de falhas, ampliações e treinamentos de equipe.

Sem diagrama atualizado, ninguém sabe ao certo como a instalação elétrica está organizada.

4. Certificados de conformidade dos equipamentos

A legislação brasileira, seguindo normas como a NR-10 e as determinações do INMETRO, exige certificação compulsória para equipamentos aplicados em atmosferas explosivas, segundo a ABNT NBR IEC 60079-14:2016. O certificado deve ser apresentado sempre que solicitado por um agente fiscalizador ou cliente industrial.

Segundo o INMETRO, a falta desse certificado pode resultar em penalidades e interdição da unidade.

5. Registros de inspeções, testes e manutenções

Cada intervenção, seja preventiva ou corretiva, precisa estar registrada. Os principais registros obrigatórios são:

• Relatórios de inspeção rotineira
• Relatórios de ensaios (resistência de isolação, continuidade, relés de proteção, disjuntores, transformadores etc.)
• Planilhas de manutenção preventiva e corretiva
• Comprovante de capacitação dos profissionais (NR-10, SEP)

Sem histórico de inspeções e testes, não há como provar que a instalação está sob controle e monitoramento contínuo.

6. ARTs (Anotações de Responsabilidade Técnica)

Toda intervenção técnica de projeto, instalação, manutenção ou inspeção deve gerar uma ART registrada no CREA pelo engenheiro responsável. Esse documento é o vínculo formal entre o profissional e a atividade desempenhada, além de permitir rastreabilidade em casos de investigação ou auditoria.

7. Estudos elétricos (proteção, coordenação e seletividade)

Ganham destaque especial os estudos de proteção, coordenação e seletividade, que garantem o funcionamento adequado dos sistemas de proteção, evitando desligamentos desnecessários. Segundo pesquisa da Universidade Tecnológica Federal do Paraná, a falta de documentação detalhada desses estudos aumenta o risco de acidentes e dificulta a atuação eficiente das equipes.

8. Manual de procedimentos operacionais e de emergência

Descreve detalhadamente os passos para o uso rotineiro e para ações corretivas em situações de risco. Este manual capacita as equipes e reduz erros em cenários críticos.

Por que manter a documentação técnica sempre atualizada e acessível?

Já vimos ambientes industriais que confiavam em arquivos antigos, impressos e perdidos no fundo de gavetas. Basta uma emergência para o caos se instalar. Na rotina de manutenção industrial ou auditorias, a presença de documentação técnica atualizada reduz o tempo de resposta, os custos e o nervosismo de toda a equipe.

Quando falamos em instalações de média tensão, como trabalhamos na AgaVolt Engenharia, a precisão dos dados é fundamental para detectar anomalias, planejar ações preventivas e evitar paradas não programadas no processo produtivo.

E não é só isso. A documentação acessível permite:

• Atender de pronto às exigências de auditorias, vistorias e fiscalizações
• Reduzir o tempo de identificação e solução de falhas
• Rastrear mudanças feitas ao longo do tempo
• Capacitar a equipe técnica e promover atualização contínua
• Evitar multas e penalidades legais
• Minimizar riscos de acidentes e prejuízos com paradas

O que pode acontecer se faltar documentação?

Apesar da vasta divulgação sobre a obrigatoriedade desses documentos, muitos gestores industriais só entendem plenamente o prejuízo quando vivem um problema. Em nossa experiência, as consequências mais comuns são:

• Multas elevadas e interdições aplicadas por órgãos certificadores ou Ministério do Trabalho
• Paralisação total ou parcial da planta industrial
• Dificuldade de retomar operações após acidentes
• Responsabilização civil e criminal de gestores e engenheiros
• Maior tempo e custo para correção de falhas ou ampliação da instalação
• Perda de contratos com clientes exigentes quanto à conformidade

Basta uma fiscalização surpresa, um acidente ou uma dúvida de auditor para expor a fragilidade de uma documentação incompleta.

Como organizar ou atualizar sua documentação: um passo a passo prático

Não existe solução mágica, mas desenhamos um roteiro, baseado na expertise da AgaVolt Engenharia, que tem ajudado muitos gestores industriais a retomar o controle. Seguimos assim:

1. Mapeamento inicial: Levantamos todos os documentos existentes, identificando os que estão desatualizados, ilegíveis ou ausentes.
2. Diagnóstico das pendências: Comparamos o que foi encontrado com as exigências das normas (NR-10, ABNT NBR 5410, NBR 14039, IEC 60079, laudos de SPDA etc.).
3. Organização e criação de padrões: Estabelecemos um modelo padronizado para cada documento, com datas, assinaturas, e referência técnica (inclusive para ARTs).
4. Atualização e regularização: Solicitamos inspeções, ensaios e laudos que estejam pendentes, registrando todas as ações com suporte de profissionais habilitados.
5. Digitalização e armazenamento seguro: Guardamos todos os arquivos em formato físico e digital, com backups e acesso fácil para pessoas autorizadas.
6. Treinamento de equipe: Orientamos eletricistas e engenheiros sobre a relevância do controle documental e dos procedimentos de atualização contínua.
7. Manutenção contínua: Agendamos revisões periódicas para atualizar a documentação, integrando o processo ao plano de manutenção preventiva da planta.

Ao seguir essa rotina, a empresa passa a estar sempre pronta para auditorias, ampliações, correção de falhas e resposta a emergências.

Como a documentação da elétrica transforma o ambiente industrial

Em nosso dia a dia, vemos a diferença de empresas que transformam a cultura da documentação. Elas passam a prevenir problemas, não apenas reagir a eles. Treinam melhor sua equipe, fazem manutenção planejada, otimizam recursos e demonstram compromisso com a segurança.

Essa maturidade técnica também contribui para a reputação da empresa junto a clientes, órgãos públicos e parceiros. Um bom gestor de manutenção, ao valorizar a organização documental, protege seu quadro de funcionários e a continuidade dos negócios.

Documentação boa. Menos susto. Mais confiança.

Como a AgaVolt Engenharia pode ajudar

Na AgaVolt Engenharia, decidimos tornar a parte técnica mais acessível para quem tem pouco tempo e muita responsabilidade nas mãos. Entendemos que cada gerente de manutenção e engenheiro eletricista precisa de uma solução prática e confiável para regularizar toda a documentação e manter a operação segura.

Por isso, nossos serviços vão além da execução física. Oferecemos laudos, ensaios, comissionamento, prontuário de instalações, estudos e consultoria sobre atualização documental. Se você atua nas regiões Sul ou Sudeste e sente insegurança com a papelada, conheça mais sobre nossos serviços para indústrias.

Tem dúvidas, quer consultar artigos técnicos simples e claros ou entender mais sobre a diferença que uma documentação organizada faz na sua rotina? Veja nosso blog e conheça a visão que só quem tem experiência em campo pode transmitir. E se quiser compartilhar seu desafio ou pedir um orçamento sem compromisso, nossos canais como o fale conosco estão sempre abertos.

Para conhecer como crescemos, o histórico dos nossos engenheiros, os setores que já atendemos e o que nos faz diferentes, veja mais em quem somos. E se busca referências de como a documentação transformou ambientes industriais, confira exemplos reais neste post do blog.

Subestação em ordem é aquela com documentação em dia.

Conclusão

Organizar e manter atualizada a documentação técnica elétrica não é só uma obrigação, mas um fundamento para operações industriais confiáveis. Da análise de prontuários aos laudos, registros de inspeção e certificados, cada documento existe para manter a energia fluindo com segurança. Nossa experiência é clara: quem investe nesse cuidado colhe mais tranquilidade, evita prejuízos e foca naquilo que faz a indústria avançar de verdade.

Se quiser transformar a gestão elétrica da sua empresa, conte com a expertise e a equipe da AgaVolt Engenharia. Nossa especialidade é a segurança da sua subestação, com clareza e praticidade.

Perguntas frequentes sobre documentação técnica de elétrica

O que é documentação técnica de elétrica?

A documentação técnica de elétrica é o conjunto de relatórios, diagramas, laudos, certificados, registros de manutenção e outros papéis que comprovam que uma instalação elétrica foi planejada, executada e está sendo mantida conforme as normas. Inclui o prontuário de instalações elétricas (PIE), laudos NR-10, diagramas, certificados de conformidade, estudos elétricos, registros de inspeção e ARTs. Ela garante rastreabilidade e segurança em auditorias ou emergências.

Para que serve a documentação elétrica?

A documentação elétrica serve para demonstrar que a instalação industrial está em conformidade com a legislação e normas técnicas. Ela permite fiscalizações rápidas, facilita manutenções, ajuda na análise de falhas e evita multas ou paralisações indevidas. Além disso, funciona como ferramenta de treinamento para equipes e assegura respostas corretas em situações de emergência.

Quais documentos são obrigatórios na elétrica?

Os principais documentos obrigatórios incluem: prontuário de instalações elétricas (PIE), laudo de conformidade NR-10, laudo do SPDA, diagramas unifilares e multifilares, certificados de conformidade de equipamentos (em especial para áreas classificadas, conforme INMETRO), ARTs, registros de inspeção e ensaios, além de estudos de proteção e seletividade. Para instalações que operam em média tensão ou atmosféras explosivas, a exigência é ainda maior.

Onde encontrar modelos de documentação elétrica?

Modelos e orientações podem ser obtidos junto aos órgãos reguladores, conselhos de classe (CREA) e por empresas especializadas em engenharia elétrica, como a AgaVolt Engenharia. Muitos modelos seguem os itens pedidos na NR-10, ABNT e INMETRO. No blog AgaVolt Engenharia você encontra exemplos adaptados à realidade industrial, além de artigos para entender a estrutura de cada documento.

Como fazer uma boa documentação elétrica?

Uma boa documentação elétrica é objetiva, clara, atualizada, digitalizada e fácil de acessar em caso de necessidade. Recomendamos reunir toda a papelada existente, identificar ausências, contratar profissionais habilitados para laudos e registros e estabelecer um padrão para organização contínua. O acompanhamento técnico e revisões periódicas ajudam a manter tudo em conformidade. Se tiver dúvidas, busque apoio de empresas com experiência em sistemas industriais, como a AgaVolt Engenharia, para regularizar sua documentação.
